KQ-112KH 超音波トランスデューサー 自動化とロボットのための 112kHz 周波数
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 理論: | 超音波センサー | 使用法: | レベルセンサー |
|---|---|---|---|
| 頻度: | 200KHz | ハウジング材質: | プラスチック |
| 直径: | 26mm | 身長: | 20mm |
| 応用: | レベル測定用 | 販売単位: | 単品 |
| 単一パッケージのサイズ: | 22X22X10cm | 単体総重量: | 1.0kg |
| 製品名: | 超音波レベルセンサー | ターミナルポート: | 2本のケーブル |
| ハイライト: | 112kHz超音波トランスデューサー,自動化超音波距離センサー,ロボット 周波数変換器 |
||
製品概要

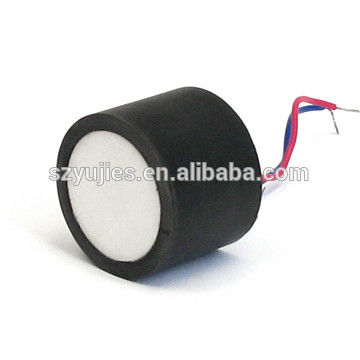

YUJIE KQ-112KH 超音波トランスデューサは 112kHz で動作し、コンパクトな円筒形パッケージに送信感度と受信感度を組み合わせています。 IP65 シーリング、7 メートルの範囲、-20 °C ～ 70 °C の堅牢な動作ウィンドウを備えており、複雑な環境管理を必要とせずに、自動制御システム、ロボットプラットフォーム、近接検知セットアップに統合できます。
技術仕様
| パラメータ | 仕様 |
|---|---|
| 動作周波数 | 112kHz±4% |
| 検知範囲 | 15cm～7m（パルスエコーモード） |
| 分。送信感度 | 107dB re 1μPa/V at 1m |
| 分。受信感度 | 1V/μPaに対して-170dB |
| 並列抵抗 | 420Ω±30% |
| 自由（1kHz）静電容量 | 1000pF±200pF |
| ビーム幅 (-3dB) | 12°±2°(全角) |
| 最大駆動電圧 | 800Vpp (2% デューティ サイクル トーン バースト) |
| 動作温度 | -20℃～70℃ |
| 防水定格 | IP65 |
| 重さ | 14g |
| ハウジング材質 | ガラス入りポリエステル |
主な利点
- 1 つのユニットで送信と受信 — 107dB の高い送信感度と -170dB の受信感度の組み合わせにより、15cm ～ 7m の全範囲にわたって信頼性の高い検出が可能になります。
- オートメーション対応 112kHz — 一般的な産業用駆動回路および信号処理ルーチンとの互換性を考慮して選択された動作周波数
- ロボティクスの統合 — 14g のコンパクトな円筒形のフォームファクタは、ロボットのフレームに簡単に取り付けられます。 IP65 等級は、作業場の粉塵や時折の水洗に対応します。
- 800Vpp ドライブの互換性 — 特殊な高電圧回路を必要とせずに、標準の産業用ドライブ レベル (2% デューティ サイクル トーン バースト) に対応します。
- 信号処理に適した — 1000pF の静電容量と 420Ω の抵抗値は、一般的なマイクロコントローラー ADC およびタイマーベースの測定アプローチと一致します
アプリケーション
- 自動化制御システム
- ロボットナビゲーションと障害物回避
- 近接センシング
- 産業レベルのモニタリング
